Fospar Fertilizantes Torre De Mistura

Ficha Técnica:

Local: Paranaguá/PR
Cliente: Fospar S.A.
Construtora: Engebel Construção Ltda.
Segmento de obra: Armazém e Agronegócio
Projeto arquitetônico: Roberto Gomes Júnior
Projeto estrutural: Charles José Reis Hipólito
Volume de concreto (m3): 455
Conclusão da estrutura: agosto/2018
Elementos de concreto pré-fabricado: vigas, pilares, lajes e escadas

A Fospar Fertilizantes, localizada na Vila Portuária, em Paranaguá (PR), realizou uma obra de ampliação de suas torres de transferência de materiais. A obra utilizou tecnologia de construção pré-fabricada em concreto para garantir agilidade e atender às demandas arquitetônicas do projeto.

Embora a ampliação tenha sido originalmente concebida para ser executada e moldada in loco, decidiu-se pelo pré-fabricado para agilizar o processo construtivo e garantir que o cronograma fosse atendido dentro dos prazos. Um detalhe importante é que a torre deveria ser montada e solidarizada dentro do período de paralisação das atividades da Fospar e em tempo hábil para receber as estruturas metálicas de transferência de materiais. Os materiais pré-fabricados foram fornecidos pela Cassol, entre vigas, pilares, lajes e escadas.

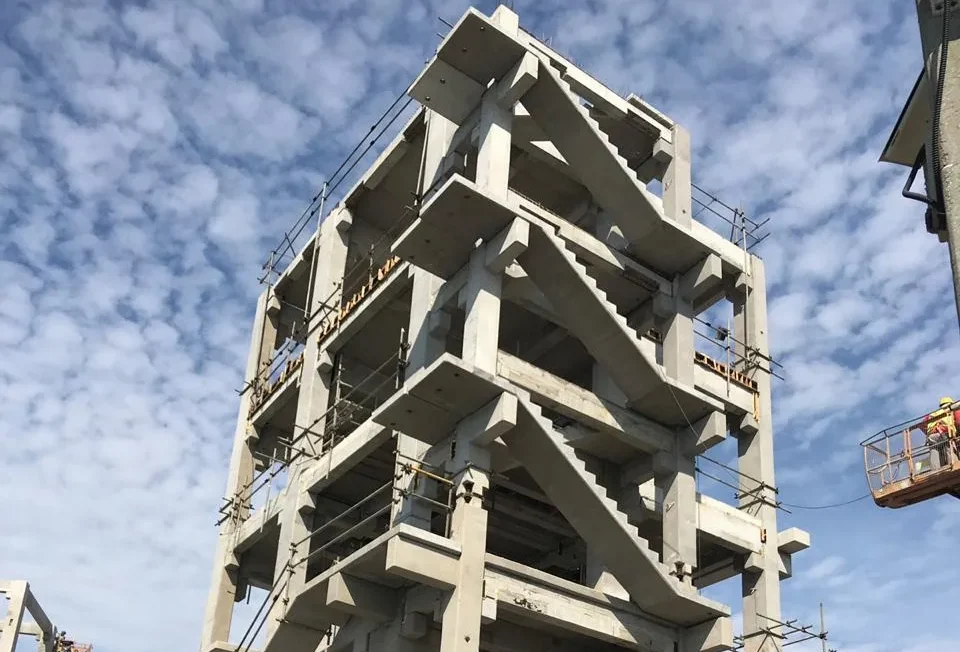

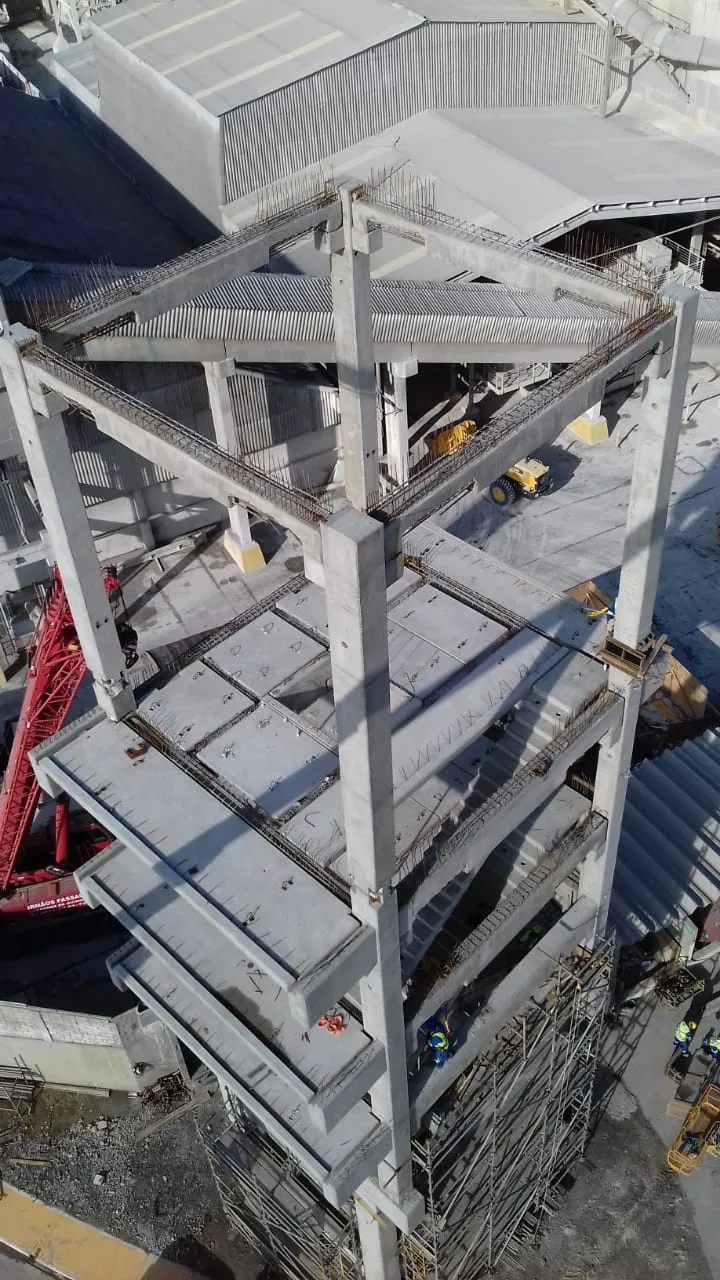

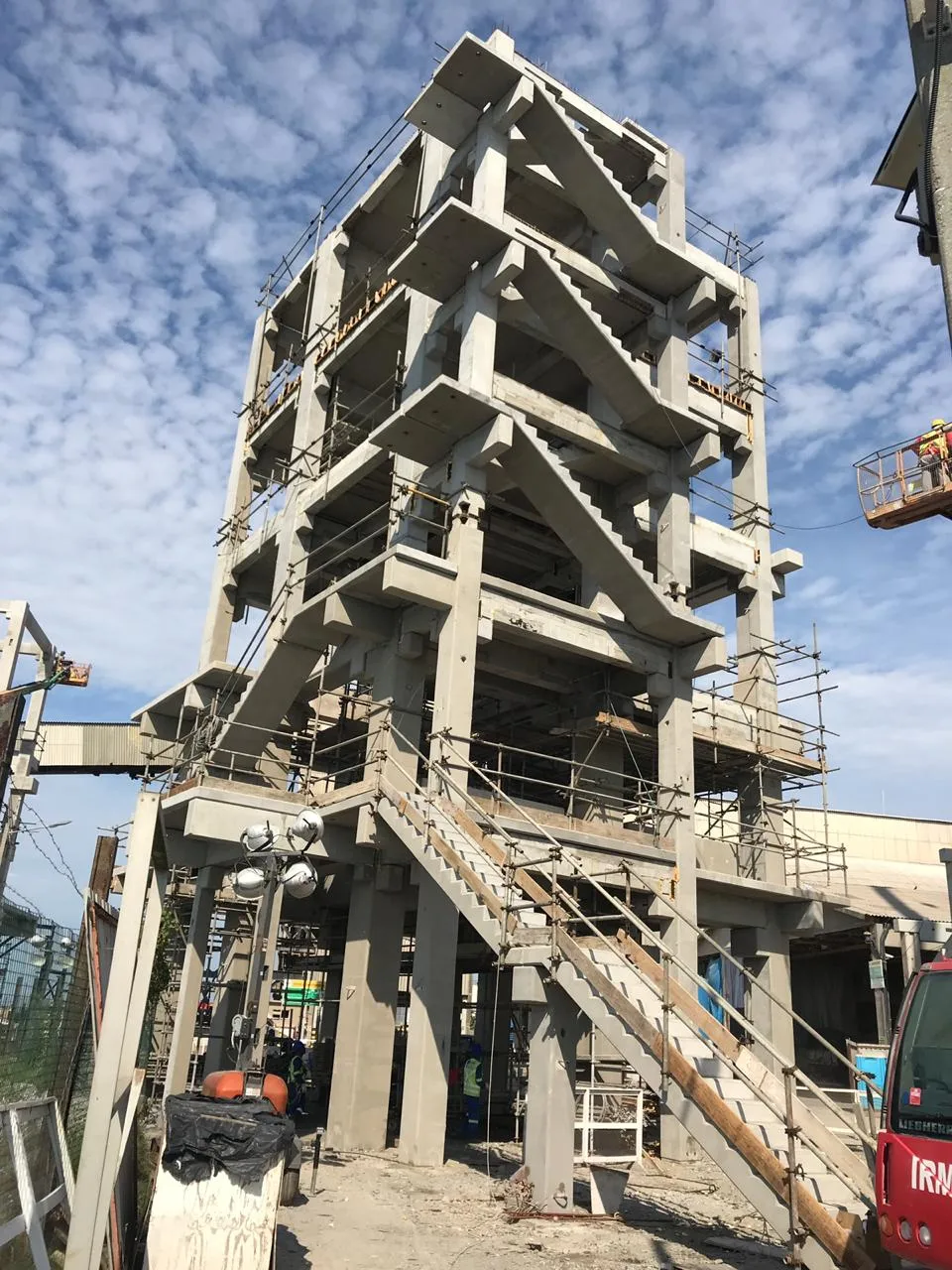

A estrutura possui 30 metros de altura e é composta por cinco pavimentos onde ficam alojados os maquinários e esteiras metálicas para a transferência de insumos entre uma torre e outra. Uma característica da torre é justamente comportar uma grande quantidade de equipamentos de peso elevado, especialmente dos pilares. Por se tratar de um pórtico rígido, devido a essas grandes cargas, que são tanto estáticas quanto dinâmicas, a estrutura possui, nos nós, momento positivo e negativo alto. Para essas ligações, foram utilizados nichos na parte inferior da viga, que receberam barras de transferência de esforços fixadas em luvas de encaixe já concretadas nos pilares.

Para o momento negativo nas ligações, também foram adotadas as barras de polegadas torqueadas no encaixe concretado nos pilares. Nos primeiros dois pavimentos, a torre possuía uma limitação de tamanho na base devido aos layouts já existentes de passagem do térreo. Assim sendo, no nível 12,50, existe uma mudança de tamanho final da torre de 6,10m para 9,10m. Para essa situação, foram criadas vigas de transição em balanço que receberam os pilares em suas extremidades. Após a transição, os pilares projetados com braços de concreto receberam pré-lajes e vigas pré-fabricadas.

O grande desafio do projeto envolveu as exigências arquitetônicas e os prazos, que não permitiam ajustes nem mudanças no projeto inicial. Deste modo, foram mantidos os níveis dos pavimentos e as seções das peças conforme o projeto original, porém foi possível reduzir as taxas de armaduras e facilitar, portanto, as ligações.

Como a obra se tratou de uma ampliação, ela ocorreu dentro do terreno da fábrica da Fospar Paranaguá e contava com um espaço limitado para o canteiro de obras, o que circunscreveu a uma área reduzida a utilização do guindaste e o armazenamento de peças. Para evitar riscos, os planos de rigging foram desenvolvidos para cada tipo de peça e cada situação de montagem foi especificada.

A ampliação das torres de transferência da Fospar Fertilizantes demonstra como soluções inovadoras, como o uso de estruturas pré-fabricadas, podem superar os desafios impostos por condições climáticas adversas, considerando a localização da fábrica em região costeira, e restrições de espaço. Com um planejamento detalhado e técnicas de engenharia, a obra alcançou seus objetivos dentro do cronograma, atendendo às exigências arquitetônicas e operacionais. Esse projeto confirma a experiência da Cassol em soluções complexas de projeto e montagem.
